DE LA FACTURA
AL PANEL SOLAR.
La secuencia completa de análisis, corrección y generación de energía para su planta.
Primero medimos.
Después hablamos de equipos.
MENDOZA · SAN JUAN · NEUQUÉN · SAN LUIS
Su instalación eléctrica le está costando plata. La diferencia es saber cuánta.
¿Sabés realmente
dónde se está consumiendo la energía de tu planta?
Muchas industrias reciben la factura eléctrica cada mes.
Pero pocas pueden responder:
¿Qué sector consume más?
¿Qué línea es la menos eficiente?
¿Dónde se generan los sobrecostos?
Sin medición, cualquier decisión es una suposición.
LO QUE TE COBRAN
No es una recomendación técnica.
Está en el cuadro tarifario.

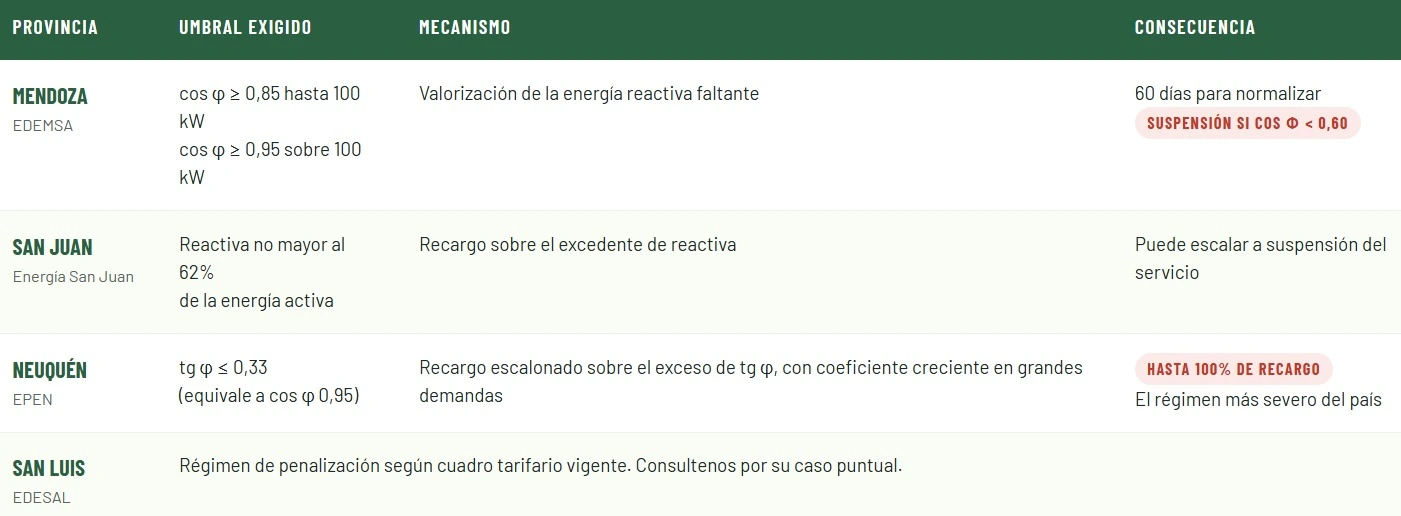

Las distribuidoras de la región penalizan el bajo factor de potencia. Conocemos el régimen de cada una porque trabajamos en las cuatro provincias.
En Mendoza la misma exigencia rige para la Tarifa de Riego Agrícola: los equipos de bombeo son cargas inductivas y se penalizan igual que la industria.
Cuatro etapas. Cada una se apoya
en los datos de la anterior.
01 MEDIR
MES 0
Instalamos el sistema de medición multicircuito en su tablero. Sin inversión en equipos: van en comodato.
02 DIAGNOSTICAR
MES 1 A 6
Con datos propios de su planta identificamos factor de potencia, armónicas y eventos de tensión.
03 CORREGIR
MES 6 A 12
Equipamiento de compensación dimensionado con la medición, no con un catálogo.
04 GENERAR
MES 24 EN ADELANTE
Sistema solar fotovoltaico dimensionado con la curva de carga real que venimos midiendo.
El equipamiento del mes 6 se elige con los datos del mes 1.
El sistema solar del mes 24 se dimensiona con la curva de carga de los 24 anteriores.
01
MEDIR
Un sistema de medición multicircuito instalado en su tablero. El equipamiento va en comodato: usted no invierte en equipos.
Hasta 32 cargas trifásicas o 96 monofásicas
Un único punto de medición de tensión
Instalación y puesta en servicio incluidas
¿Y si pudieras monitorear cada carga desde un único sistema?
El sistema permite medir hasta:
Desde un único analizador de energía, con un solo punto de medición de tensión.
IDEAL PARA:
Tableros de distribución
Centros de carga
Edificios corporativos
Plantas industriales

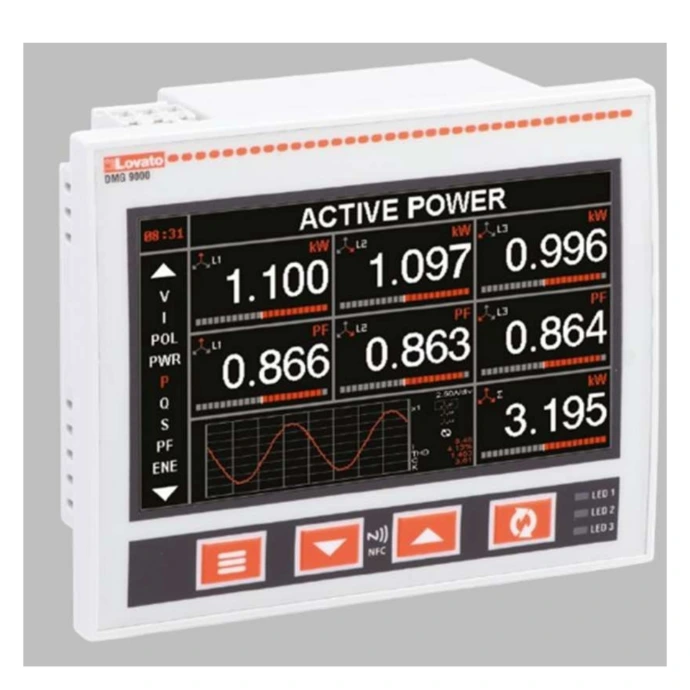

Analizador de energía multicircuito
Menos cableado.
Menos tiempo.
Menos errores.

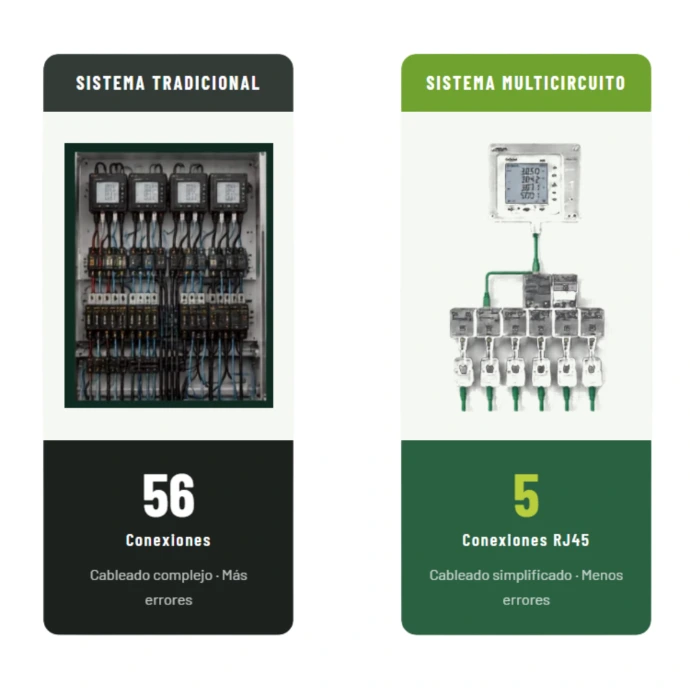

Los sistemas tradicionales requieren decenas de conexiones y cableado complejo.
Con el sistema multicircuito
✓conexión simplificada mediante RJ45
✓menor tiempo de montaje
✓reducción significativa de errores de instalación
✓puesta en marcha más rápida
Más información
para decidir mejor.
La eficiencia energética empieza cuando los datos se transforman en información útil.

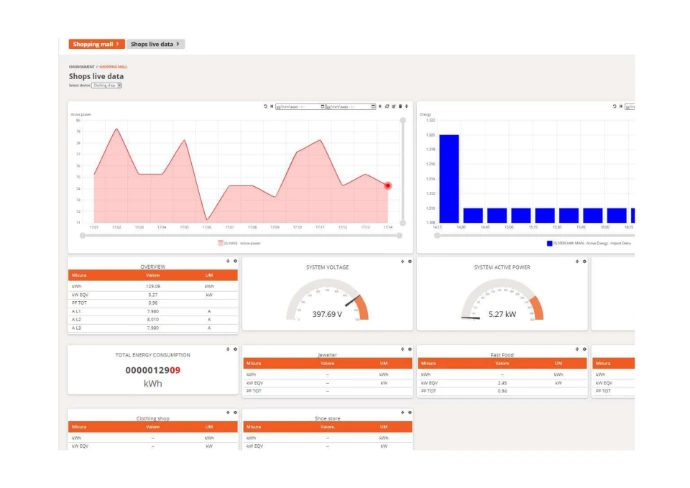

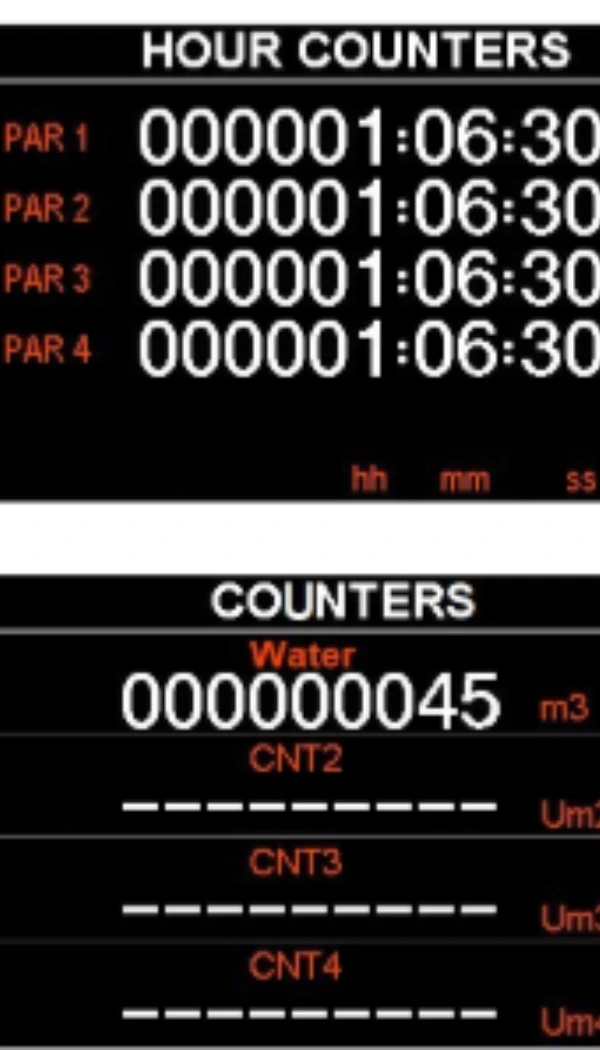

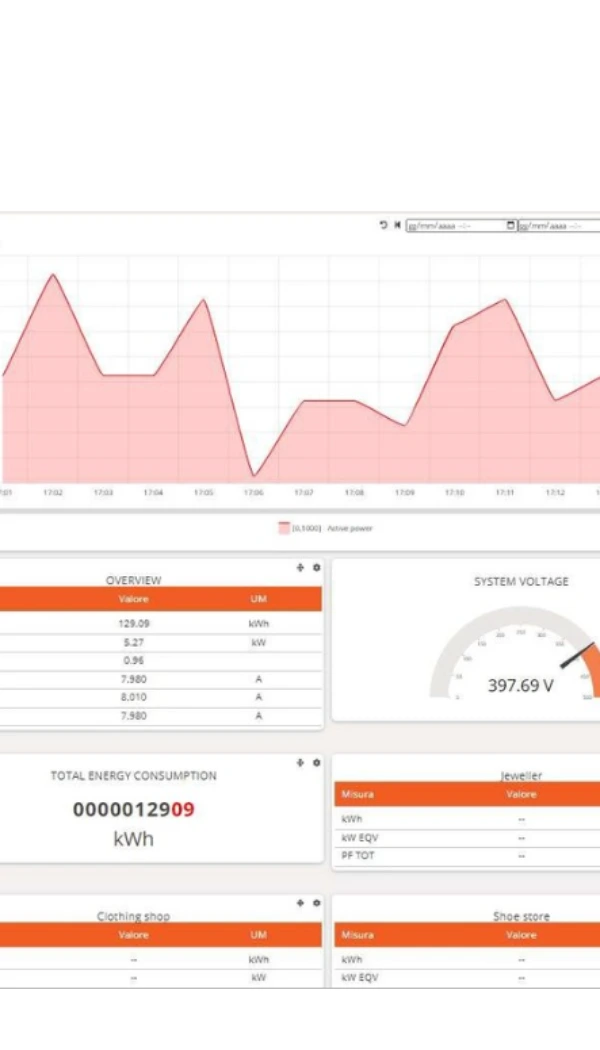

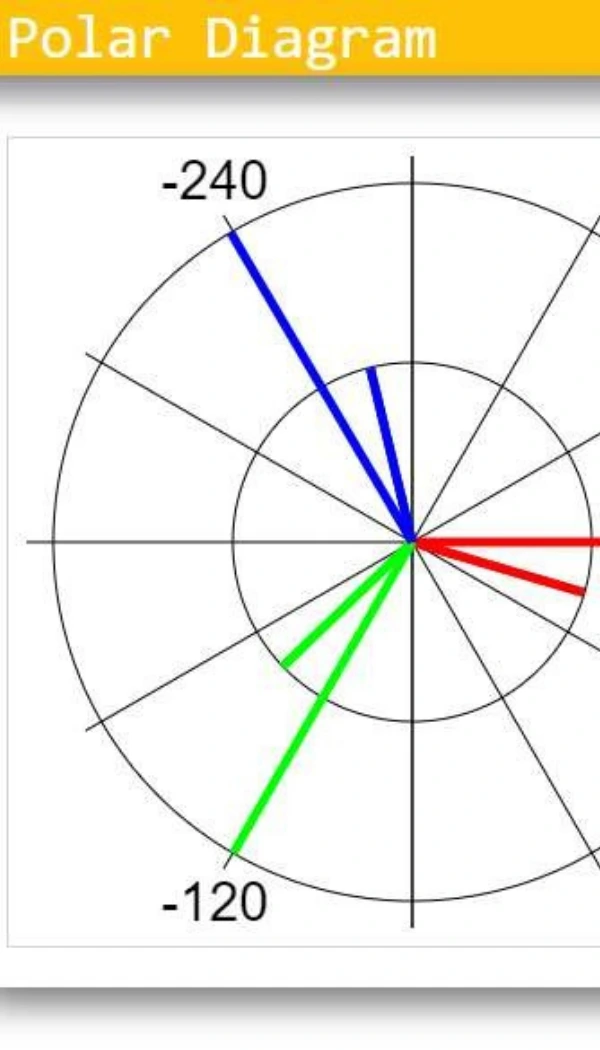

El sistema permite visualizar
Consumos por sector
Potencia activa, reactiva y aparente
Armónicos y THD hasta el orden 63
Factor de potencia en tiempo real
Demandas máximas
Alarmas y eventos
- Calidad de energía según EN 50160
Todo desde una única plataforma.

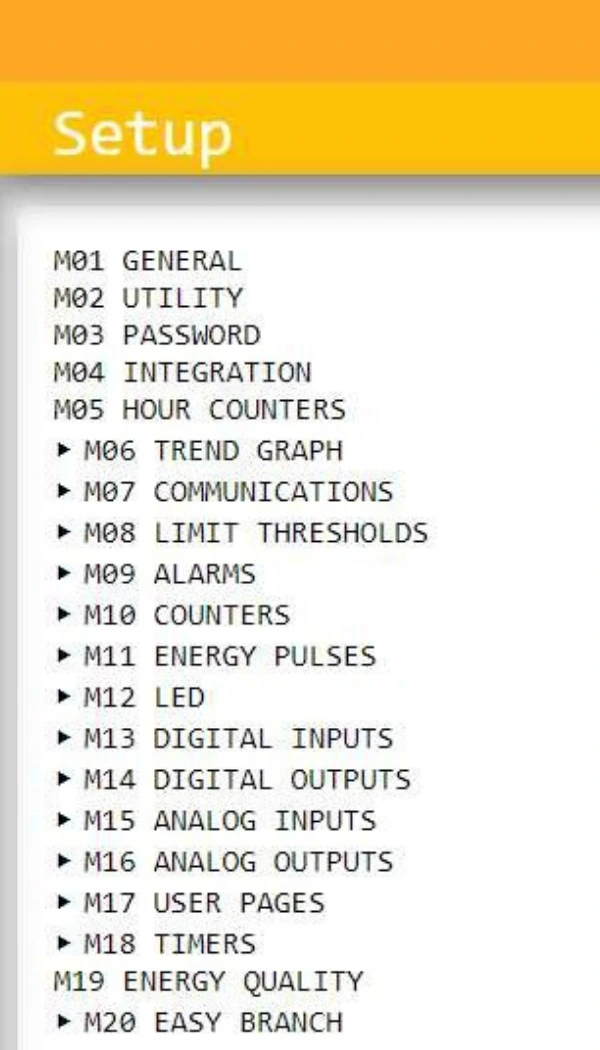

Web server integrado, acceso desde cualquier navegador y conectividad con la nube.
02
DIAGNOSTICAR
Seis meses de datos reales de su planta. No un catálogo, no un promedio del sector: su instalación, medida.
Factor de potencia y energía reactiva
Eventos de tensión, huecos y sobretensiones
Espectro armónico y THD en tensión y corriente
Qué revela la medición
Tres perturbaciones distintas.
Cada una con su solución.
A veces aparecen simultáneamente. Ninguna se resuelve adivinando.
Bajo factor de potencia
Un cargo por energía reactiva en la factura. Un cos φ por debajo del umbral tarifario de su distribuidora.
- Recargo directo todos los meses
- Sobrecarga del transformador
- Capacidad instalada que paga y no usa
Distorsión armónica
Transformadores tibios, protecciones que disparan sin causa aparente, capacitores que se queman.
- Pérdidas por calentamiento
- Vida útil reducida de equipos
- Paradas no programadas
Caídas de tensión
Equipos que se reinician solos, pérdida de datos, fallas de CNC y PLC sin explicación aparente.
- Parada de línea de producción
- Scrap y retrabajo
- Se cambia el equipo, no la causa
La regla técnica
Por qué medir antes de corregir
no es opcional
«Este producto no puede usarse donde la distorsión armónica supera el 5%. Cuando la distorsión es mayor al 5%, utilice nuestra serie con reactancia antiarmónica.»
— Manual del fabricante de bancos de capacitores
Sin medición
Se instala un banco de capacitores. Si hay armónicas, entra en resonancia. El banco se destruye en meses y el problema de fondo sigue ahí.
Con medición
Se conoce el THD real, se elige la tecnología correcta —banco, banco con reactancia, generador de VAR o filtro activo— y el equipo dura lo que tiene que durar.
La conclusión
Cualquiera que le cotice un equipo de corrección sin haber medido antes está adivinando. Con su instalación y con su plata.
03
CORREGIR

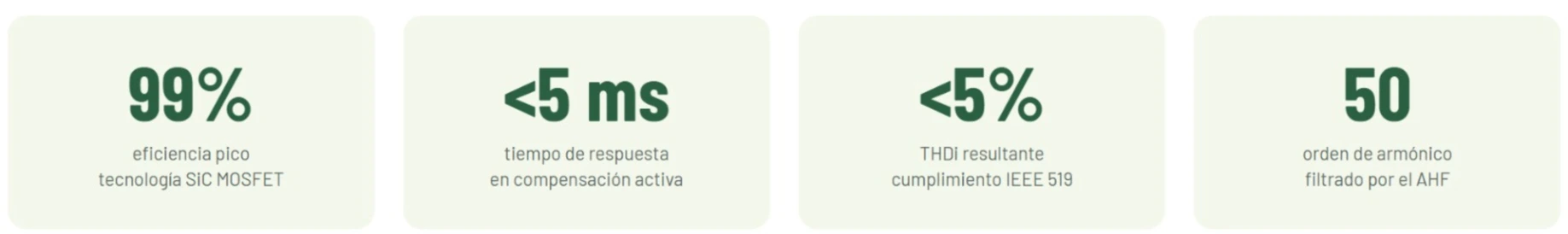

Equipamiento de compensación activa dimensionado con su medición. Tecnología SiC MOSFET: 99% de eficiencia y respuesta menor a 5 ms.
Corrección de factor de potencia
Filtrado de armónicas hasta el orden 50
Acondicionamiento y restauración de tensión
Equipamiento
Cada perturbación, su solución
El equipo se elige después del diagnóstico y se dimensiona con la medición de su planta.

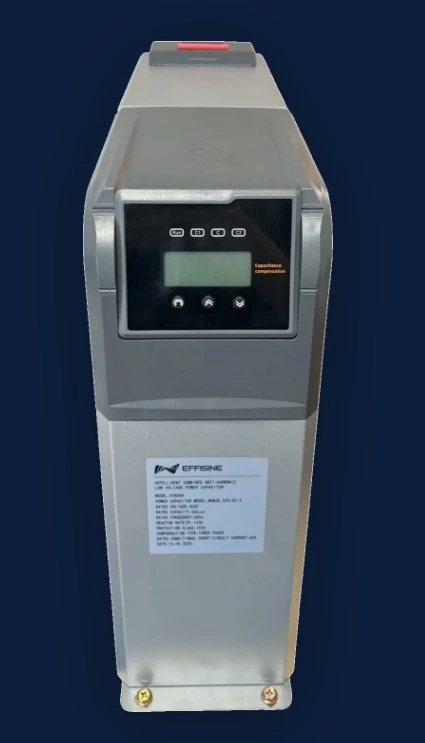

BAI
Banco Automático Inteligente
De 5 a 60 kVAr. Conmutación por cruce por cero y seis capas de protección. Monofásico 220 V o trifásico 400 V.
Bajo cos φ sin armónicas relevantes

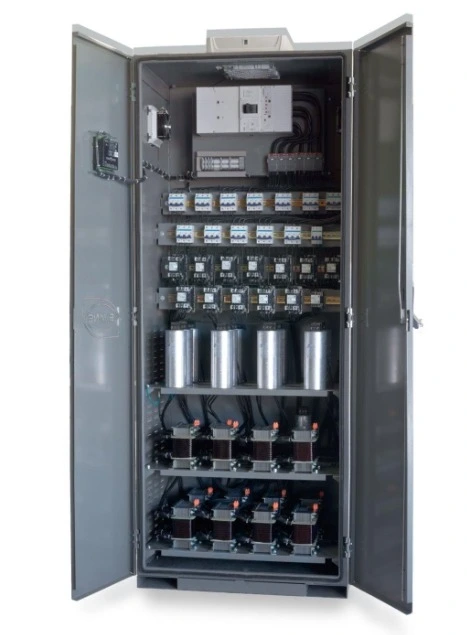

BAI-AR
Banco anti-resonancia
Reactancias en serie de 7% o 14%. Corrige el factor de potencia y desintoniza las armónicas de orden 3, 5 y 7.
Bajo cos φ con armónicas presentes

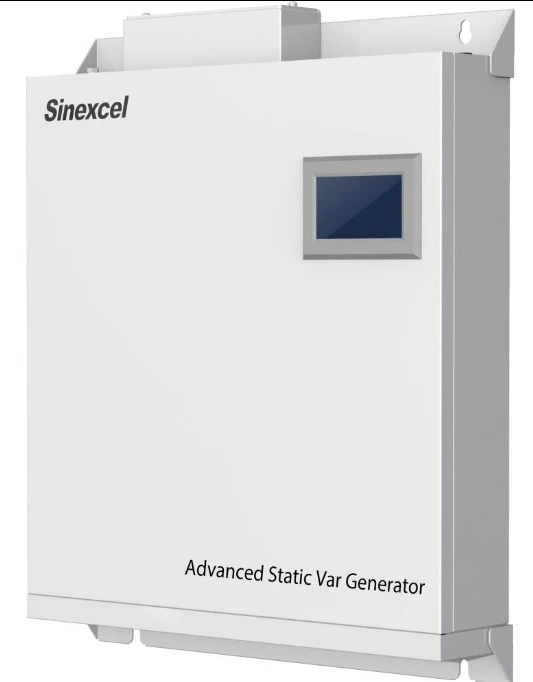

ASVG
Generador Estático de VAR
Compensa simultáneamente la reactiva y las armónicas de orden 2 a 13. Un solo equipo reemplaza banco más filtro.
Reactiva y armónicas de orden bajo

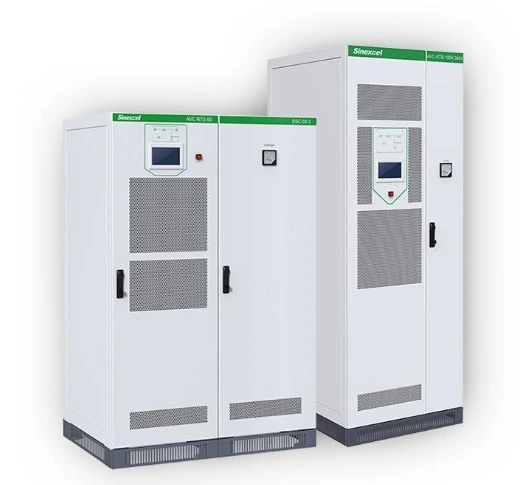

AVC
Acondicionador de Tensión
Protege cargas sensibles contra caídas, sobretensiones y flicker. Actúa en menos de 5 ms mediante supercondensadores.
Huecos, sobretensiones y flicker
DVR
Restaurador Dinámico
Dispositivo serie de alta precisión. Inyecta tensión compensatoria en tiempo real, sin transferencia de fuente.
Procesos críticos sin tolerancia a cortes

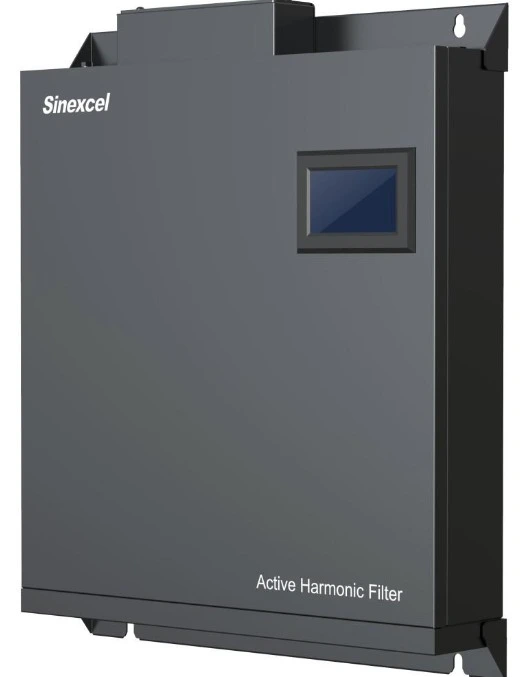

AHF
Filtro Activo de Armónicas
Elimina el espectro armónico completo hasta el orden 50 y deja el THDi por debajo del 5%. Cumplimiento de IEEE 519.
THDi mayor al 30% o armónicas de orden alto
Nunca cotizamos un banco de capacitores sin haber medido antes el contenido armónico.
No es una política comercial: es lo que indica el fabricante.
04
GENERAR
Con la curva de carga real medida durante dos años, el sistema solar se dimensiona con precisión. Sin datos horarios, dimensionar es adivinar el tamaño.
Análisis del perfil de consumo horario
Evaluación técnico-económica previa
Generación distribuida y autoconsumo
La última etapa:
generar su propia energía.
Dimensionar un sistema solar sin conocer la curva de carga real es estimar. Con dos años de medición por centro de costo, se calcula.
Perfil horario real
Sabemos a qué hora consume y cuánto, no un promedio mensual.
Sin sobredimensionar
Se instala la potencia que la planta realmente aprovecha.
Retorno verificable
El ahorro se mide con el mismo sistema que ya está instalado.
